ダイアタッチ装置市場分析

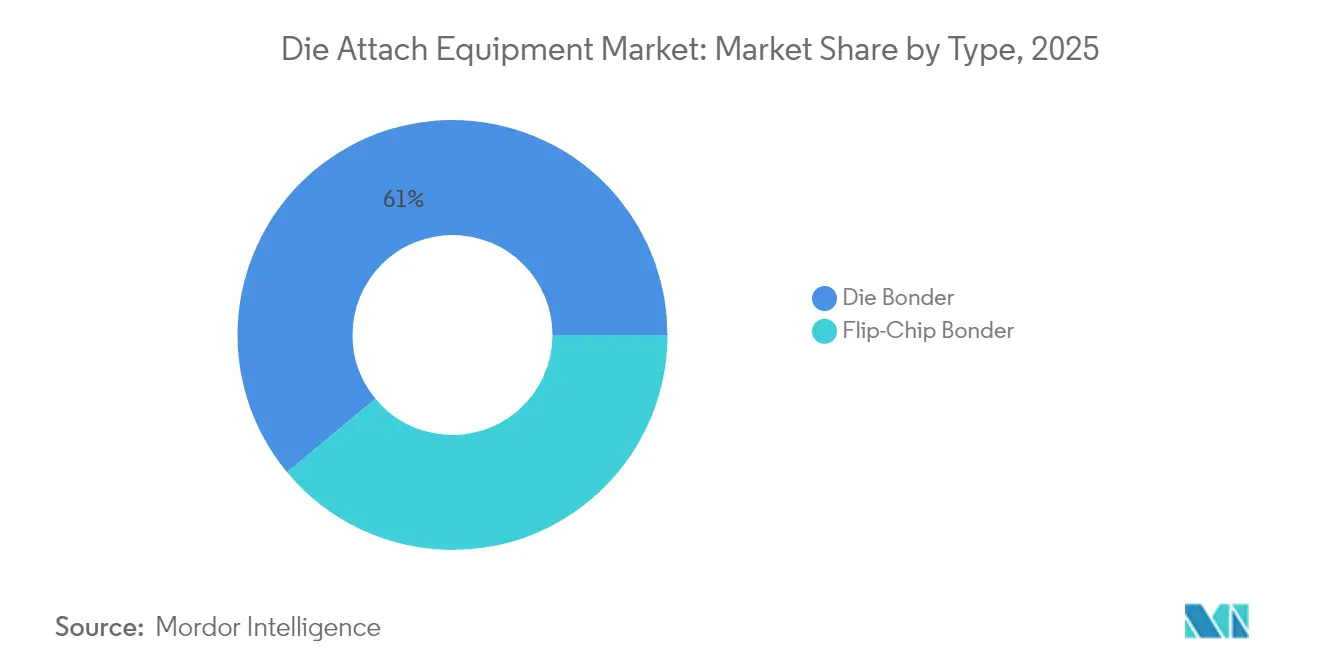

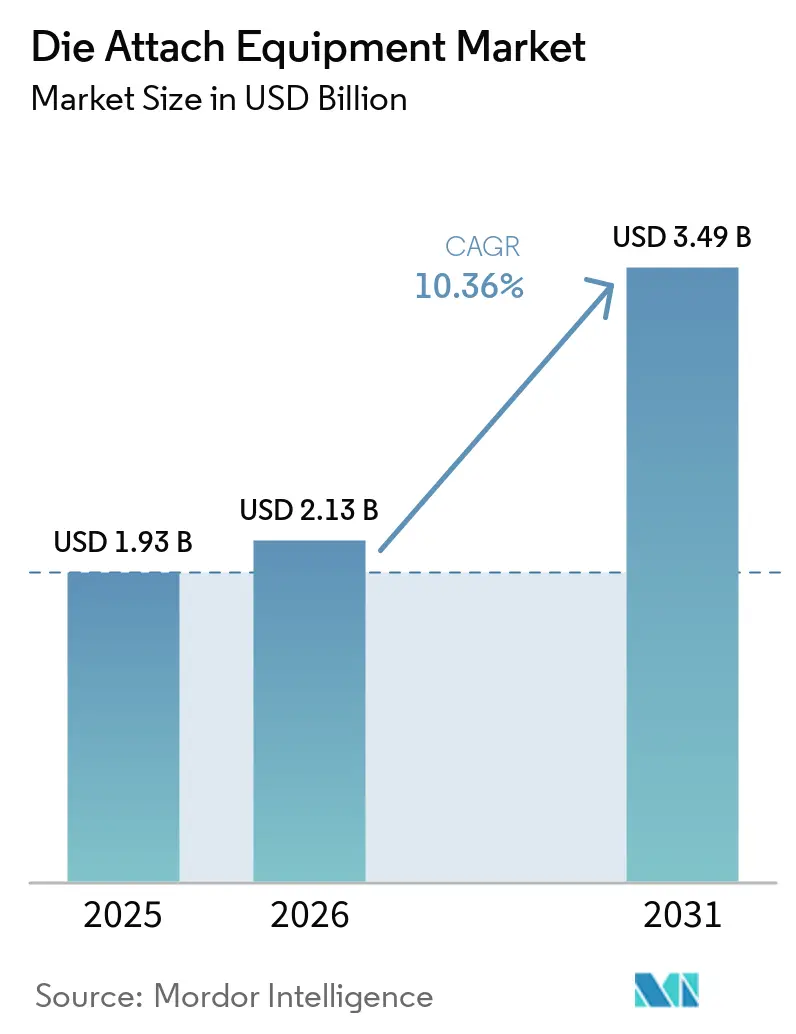

ダイアタッチ装置の市場規模は、6.09%年に14億5,000万米ドルと推定され、2029年までに19億5,000万米ドルに達すると予測されており、予測期間（2024年から2029年）中に6.09％のCAGRで成長します。
モノのインターネット (IoT) デバイスにおけるスタック ダイ テクノロジーの使用増加によって成長が促進されています。最近の傾向では、医療、軍事、フォトニクス、ワイヤレスエレクトロニクスなどの新興および既存のアプリケーションにより、ハイブリッド回路の需要が引き続き強いです。
- C2W ハイブリッド ボンディングは、直接 Cu-Cu ボンディングを可能にし、3D 積層メモリやハイエンド ロジック アプリケーションの TCB を置き換えることができる有望な新技術です。ただし、C2W ハイブリッド ボンディングはまだ初期段階のレベルにあります。 2.5D構造のロジックデバイスは2022/23年に市場に投入され、機器市場の成長を大きく後押しすると予想されている。
- AuSn 共晶ダイアタッチ技術に対する需要が市場を牽引しています。従来は、金属充填導電性エポキシ、高鉛含有はんだ、金シリコンはんだなどのさまざまなダイアタッチ製品で、チップを実装し、デバイスの寿命にわたって確実に動作させるには十分でした。しかし、発熱の増加傾向、小型デバイスの需要、RoHS および REACH 法の制定、GaAs チップへの移行により、従来の材料の使用は制限されました。デバイスの高い信頼性に対する要求により、エンジニアはダイアタッチメント用のさまざまな新しい材料を評価するようになりました。
- 推奨されるはんだプリフォームは共晶金錫であり、パロマー テクノロジーズを使用して大量またはラボでの大量採用に実装できます。ダイボンダー。この装置は、基板、共晶金錫プリフォーム、およびコンポーネントの高精度ピックアンドプレースを含む、完全なダイアタッチプロセスを処理できます。共晶ダイアタッチ。コンピューター制御のパルス ヒート ステージ (PHS) を使用したパルス熱リフロー。
- ディスクリートパワーデバイスの需要が市場を牽引しています。銅クリップは、従来のワイヤやリボンボンディングの代替品としてますます人気が高まっています。ダイアタッチ機能は、ディスクリート電源コンポーネント用のパッケージング ソリューションの機能です。ワイドバンドギャップ半導体ダイ技術 (SiC および GaN) の採用により、銀焼結ダイアタッチ (材料にはエポキシ成形材料や相互接続材料が含まれる) などの新しい革新的なパッケージング ソリューションがもたらされます。 EV/HEV アプリケーションにおけるディスクリート SiC から SiC モジュールへの漸進的な移行、エンベデッド・ダイ・パッケージ・システム、およびマルチチップ・システムにおける GaN デバイスの統合は、そのような傾向のほんの一例にすぎません。この要因により、ディスクリートパワーデバイス用のダイアタッチ装置の需要が高まります。
- しかし、主に加工中および耐用年数中の寸法変化、および装置による加工中の可動部品の機械的アンバランスが装置の機能に課題をもたらし、市場を抑制する可能性があります。
- さらに、新型コロナウイルス感染症（COVID-19）の影響は、機器の需要に大きな影響を与えません。たとえば、パロマー テクノロジーズはパンデミックの最中に、新型コロナウイルス感染症に対処するために重要な半導体コンポーネントの製造依頼を受けたと発表しました。ワイヤレス通信とネットワーキング帯域幅、遠隔医療、ロボット工学における IoT、およびビデオ会議を支援する 3880 ダイボンダー装置の注文が加速していることがわかりました。この加速は他の市場参加者にとっても同様です。したがって、パンデミック中も機器の需要は比較的高いままです。この需要は、IoT デバイス、自動化、スマート テクノロジーの必要性により、パンデミック後も成長し続けるでしょう。
ダイ・アタッチ装置の市場動向

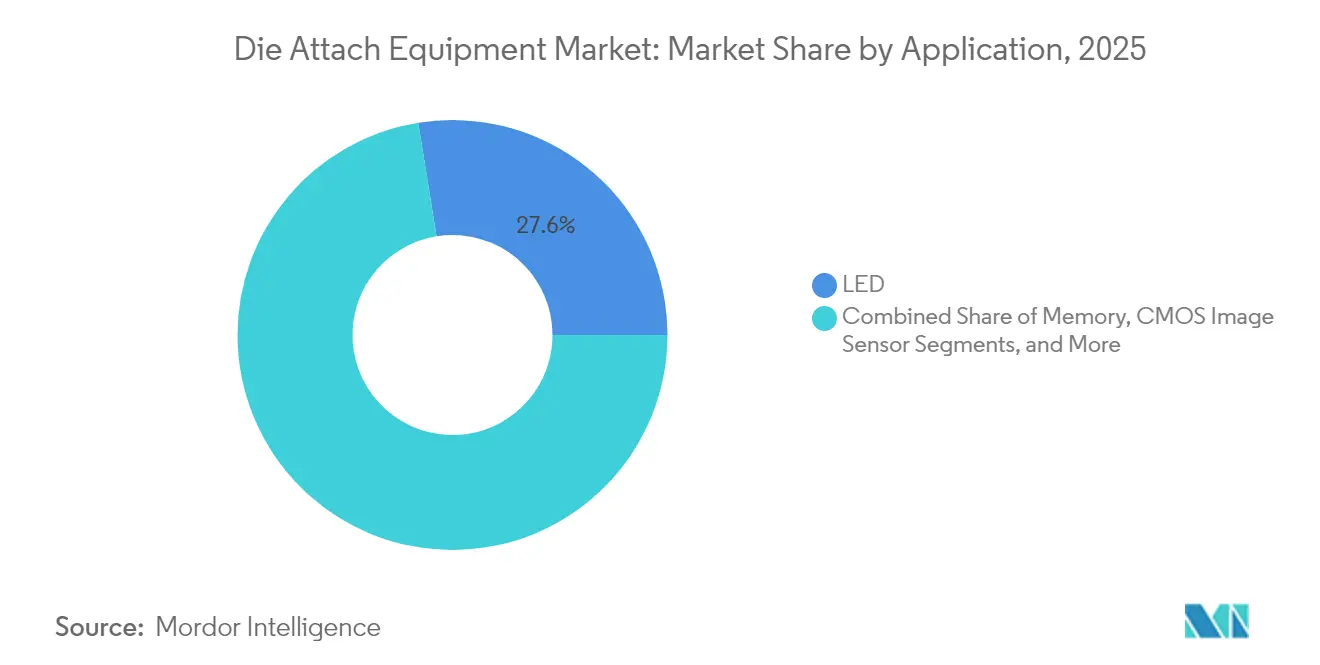

著しい成長を遂げるLED
- ダイ・アタッチ材料は、中・高・超高出力LEDの性能と信頼性の鍵を握る。LED普及率の上昇に伴い、ダイアタッチ装置に対する需要も増加している。特定のチップ構造と用途に適したダイアタッチ材料の選択は、パッケージ工程（スループットと歩留まり）、性能（放熱出力と光出力）、信頼性（ルーメン維持）、コストなど、さまざまな考慮事項によって決まります。共晶金錫、銀入りエポキシ、はんだ、シリコーン、焼結材料はすべて、LEDのダイアタッチに使用されてきた。
- 例えば、SFEはエポキシ接着剤による接着方法を提供しており、LEDエポキシダイボンダーマシンは0.2秒/サイクル（90％の稼働率）のインデックスタイム、250 * 250規格のチップサイズを特徴とし、2台のカメラによるリードフレーム認識を提供する。そのソフトウェア機能は、自動マウントレベルとピックアップレベルのティーチング機能を提供します。
- さらに、導電性接着剤（主に銀入りエポキシ）は、LEDの最も広範な熱ダイ・アタッチ材料（ユニット数）を構成しています。これらは既存の後工程パッケージング装置と互換性があり、魅力的なコスト／性能バランス（通常、二次リフロー対応で最大50W/mKの熱）を提供する。ベアシリコンに固着するため、GaN on Siliconのようなバックエンドのメタライゼーションのないダイに最も好まれる材料である。
- さらに、LED市場には多くのライバルや競合他社が存在するが、ASMはこの市場で著名なプレーヤーの1つであり、同社のLEDエポキシ高速ダイボンダーAD830はLED市場を支配している。より多くの国が従来の電球を廃止しようとしている中、LEDは市場のトップへの道を歩み続けている。ジョイント・リサーチ・センターによると、売上高に基づくLEDの普及率は上昇しており、2025年には75.8％の普及率に達すると予想されている。このことがダイ・アタッチ装置市場の需要を高めている。
- さらに、2022年9月、Palomar Technologies社は、2022 military+Aerospace electronics Innovation Awardを受賞した新型ダイボンダ3880-IIを発表した。この新型機には、生産性を最大化し、プログラミング時間を最大95%短縮し、ボンダー全体の生産性を向上させるオプションが含まれている。
この市場を形作る主な傾向を理解する

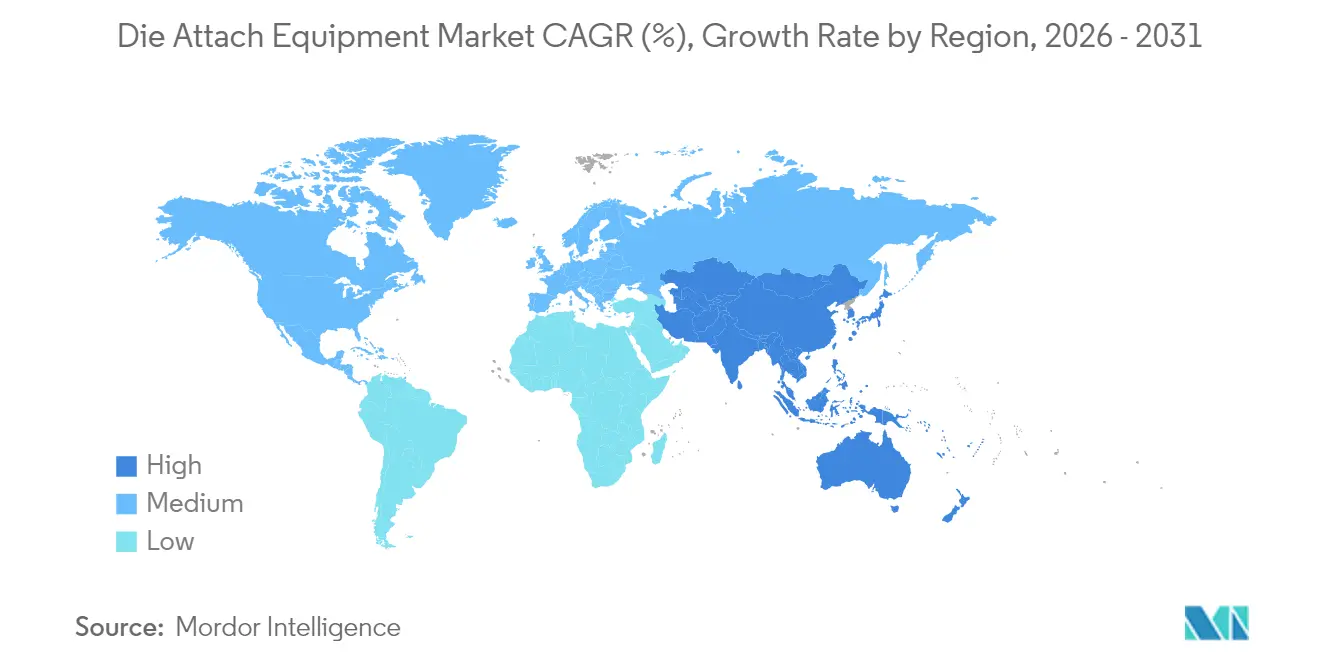

アジア太平洋地域が大幅な市場成長を占める
- アジア太平洋地域はダイ・アタッチ装置産業の著しい成長を占めている。世界中に存在するOSAT（半導体組立・テスト受託）企業の60％以上がAPAC地域に本社を置いている。これらのOSAT企業は、半導体製造工程でダイ・アタッチ装置を使用しています。さらに、同地域ではIDM（集積デバイス製造業者）の数が増加しており、間もなく市場成長を押し上げると予想される。
- 中国と台湾では、スマートフォン、ウェアラブル端末、白物家電などの電子製品の大量生産に、オプトエレクトロニクス、MEMS、MOEMSなど複数のデバイスが使用されています。これらのデバイスはすべて、部品の組み立て工程でダイ・アタッチ装置を必要とする。
- さらに、韓国、中国、そして主に日本の高齢者人口は、予測期間中に医療サービスの必要性を加速させると予想されるため、人工呼吸器、透析、MEMS圧力センサーを構成する血圧監視装置などのデバイスの用途が広がる。ESCAPは、この地域の60歳以上の老年人口は、現在の9.55人から2025年には10.64人に増加し、2050年には18.44人に増加すると予測しており、これは世界人口の60％を占める。MEMS圧力センサーのダイ・アタッチ装置の需要により、同市場の成長に貢献している。
- さらに、インドでは政府の取り組みにより、多くのスマートシティが成長しており、監視、メンテナンス、モニタリングなどの目的で電子ソリューションを取り入れることが期待されている。smartcities.gov.inによると、中央政府はこのような60のスマートシティの開発に9億7700万米ドルを割り当てている。これは、より多くのCMOSイメージセンサの需要につながり、市場の成長をさらに後押ししている。
- ハイパワーレーザは、切断、溶接、加工を含む幅広いアプリケーションの産業分野で幅広い需要を見出している。企業は、高性能と信頼性を活用するためにレーザ技術に移行している。レーザダイオードの進歩は、エポキシや共晶接合の技術を加工する装置の需要を大幅に増加させている。
- IoT、AI、ADASの発展に伴い、さらなるメモリ需要の増加が見込まれる。そのため、メモリチップ製造の生産性向上や後工程のデバイス信頼性向上が従来以上に求められる。これに対処するため、2022年8月、スタンフォード大学のエンジニアは、より効率的で柔軟なAIチップを作成した。このチップは、メモリ製造におけるスループットと信頼性の向上に貢献する小さなエッジデバイスにAIの力をもたらす可能性がある。
重要な地理的市場に関する分析を取得する
ダイ・アタッチ装置産業概要

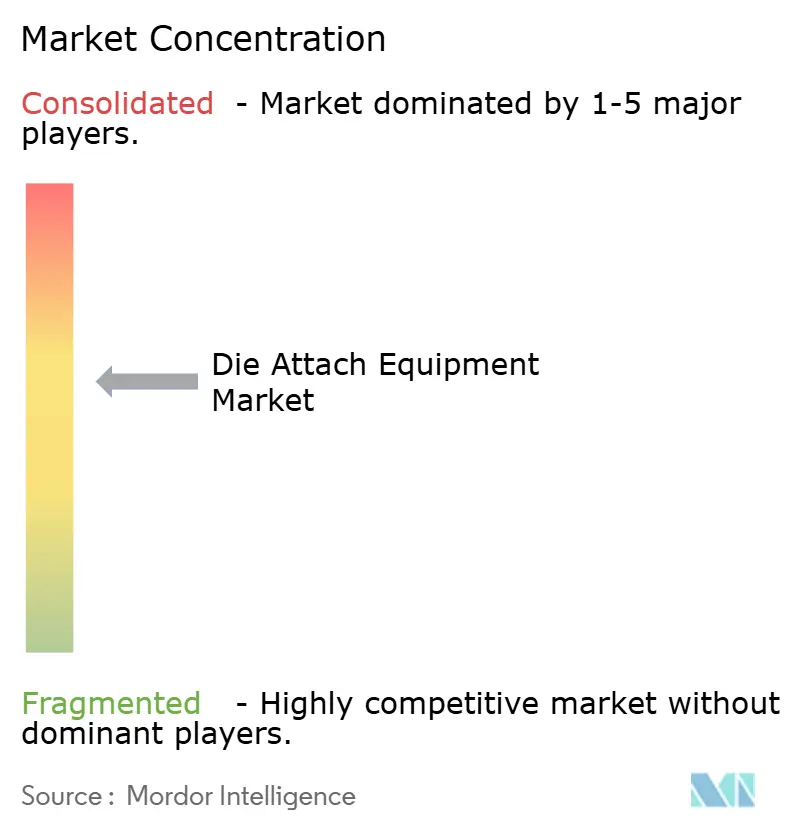

ダイ・アタッチ装置市場は、ローカル・プレイヤーとグローバル・プレイヤーの存在が市場の熾烈な競争を浸透させているため、断片化されている。さらに、各社は開発や提携を通じてスループットや歩留まりといった装置性能の向上に注力しており、市場の競争力を高めている。主なプレーヤーは、Be Semiconductor Industries N.V.、ASM Pacific Technology Limited、Palomar Technologies Incなどである。市場の最近の動向は。
- 2022年10月、Hermetic Solutions Group（HSG）はRHP TechnologiesからDiaCoolの知的財産を取得した。これにより、HSGの製品ラインナップが拡大し、顧客は長年にわたり、より多くの選択肢を得ることができる。HSGのヒートシンク、ダイタブ、ヒートスプレッダ用DiaCoolダイヤモンド複合材料は、従来のラミネートやMMC材料に比べ、顧客に大きな利点を提供します。
- 2022年10月、Kulicke and Soffaは熱圧着ソリューションで複数の新規受注を獲得し、主要顧客への初のフラックスレス熱圧着ボンダー（TCB）の出荷に成功し、先進的なLEDアセンブリでの地位を継続する。
ダイ・アタッチ装置市場のリーダー
-
Palomar Technologies, Inc.
-
Shinkawa Ltd.
-
MicroAssembly Technologies, Ltd.
-
ASM Pacific Technology Limited
-
Be Semiconductor Industries N.V.
*免責事項:主要選手の並び順不同
市場プレーヤーと競合他社の詳細が必要ですか？
ダイ・アタッチ装置市場ニュース
- 2022年11月-米国を拠点とする電子機器組立および半導体パッケージング業界向けの世界的な材料サプライヤーであるインジウム・コーポレーションは、マレーシアに37,500平方フィートの新しい製造施設を開設した。新施設では、はんだペースト、はんだプリフォーム、サーマルインターフェース材料を製造する。このインジウム・コーポレーションのダイ・アタッチおよびパワー半導体アプリケーション向けの実証済みの革新的な材料ソリューションは、生産性、性能、効率を高めるように設計されています。
- 2022年8月 - 先端フォトニクスとマイクロエレクトロニクスデバイスパッケージングのトータルプロセスソリューションを提供するパロマー・テクノロジーズは、先端半導体新製品導入のための半導体組立・検査（OSAT）アウトソーシングに対する東南アジアでの需要拡大に対応するため、シンガポールのイノベーションセンターを拡張した。この拡張エリアには、プラズマ洗浄、ドライボックス、顧客固有のテスト装置が設置される。一方、元のラボエリアには、ダイアタッチ、ワイヤーボンド、真空リフロー装置が引き続き設置される。
